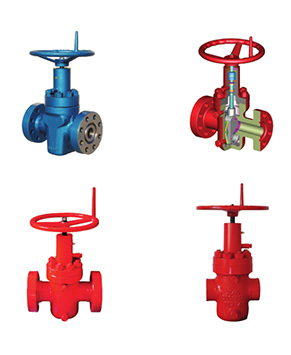

WKM膨胀阀

WKM膨胀阀

产品技术规范:

设计符合API SPEC6A规范的要求

公称通径： 2 1/16″~7 1/16″

额定工作压力：2000-5000PSI

额定温度级别：K、L、P、R、S、T、U、V

产品材料级别：AA、BB、CC、DD、EE、FF

产品规范级别：PSL1-PSL4

性能要求级别：PR1-PR2

适用介质：石油、天然气、泥浆、含H2S、CO2气体

全通径设计，有效消除压降和涡流，减缓流体中固体颗粒对阀门的冲刷。

阀板采用分体膨胀式结构。

实现开关过程中的低扭矩操作和低磨损。

阀盖和阀体之间采用金属密封。

阀板和阀座之间采用软密封或金属密封。

可定期通过注入阀加注密封脂以增强阀的密封性能。

▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂

PFF-Gate valve

Technology specification：

The design meets the requirement of API SPEC 6A.

Nominal bore：1 13/16″~7 1/16″

Rated working pressure：2000~20000PSI

Rated working temp：K、L、P、R、S、T、U、V

Material class：AA, BB, CC, DD, EE、FF

Product specification level：PSL1~PSL4

Performance requirement level：PR1-PR2

Suitable medium：Petroleum, natural gas, mud etc.

Feature in design:

Comply with the requirement of API SPEC 6A;

Valve structure includes two kinds, i.e.rising stem and non-rising stem

End connection type : Flange, thread, collar and butt welding

Driving model：Manual, gear drive and hydraulic.

Gate structure：Integral and expanded

The sealing face of gate and seat is overlaying-welded with hard alloy with erosion and corrosion resistance.

The valve seat is classified into floating and fixed structure

Stem filler adopts lip structure with reliable seal and small operation torque。
