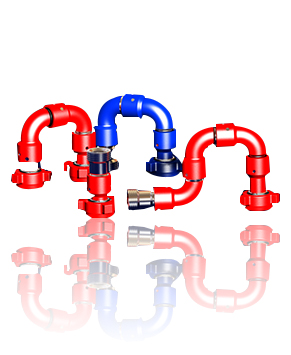

高压活动弯头

高压活动弯头

产品技术规范

设计符合API SPEC16C规范的要求

公称通径：1″~5″

额定工作压力：5000~15000PSI

额定温度级别：K、L、P、R、S、T、U、V

产品材料级别：AA、BB、CC、DD、EE、FF

性能要求级别：PR1

适用介质：石油、天然气、泥浆、固井、压裂等

活动弯头是一种装有滚珠轴承的金属管线接头，其规格有1"～4"，额定工作压力14～140MPa（2000psi～20000psi），可提供常温、低温和含硫气体条件下使用的各种型号活动弯头及修理包。

活动弯头有长半径和短半径两种类型，长半径活动弯头有流畅的通径，可将液体通过时的阻力减到小，流体对转弯处壁厚的耐冲刷腐蚀比短半径好，但有时由于现场安装空间的限制或压力较低时也用短半径。

◆ 活动弯头毛坯煨弯是在数控机床上成型，壁厚均匀使用寿命长。内外圆弧处壁厚差达到FMC标准，外观质量可以同进口毛坯媲美；

◆ 活动弯头的三球道设计，能更有效地承受重载及径向负荷，使得承压时平稳，承受多变负荷时，管线中振动较小；

◆ 所有规格都与美国FMC公司生产的同类产品相同，联接尺寸完全按美国标准，可以替换FMC公司在固井、压裂设备中的同类型产品;

◆ 密封件采用合成橡胶并带有金属防喷环，同时设计有泄压孔，在密封件出现渗漏时会自动减压防止压力积累于球道腔内，使用大大提高；

◆ 活动弯头的现场维修通常只需要偶尔润滑就可保证其正常的工作。

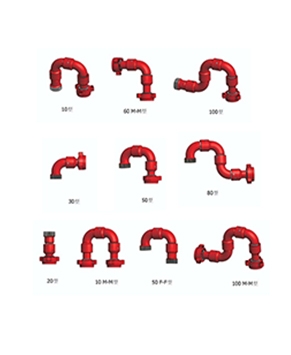

可选型号如下

▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂

HIGH-PRESSURE ACTIVE ELBOW

Technology specification：

The design meets the requirement of API SPEC 16C.

Nominal bore：1″~5″

Rated working pressure：5000~15000PSI

Rated working temp：K、L、P、R、S、T、U、V

Material class：AA, BB, CC, DD, EE、FF

Product specification level：PSL1~PSL4

Performance requirement level：PR1

Suitable medium：Petroleum, Natural gas, Mud、The Cementing、Fracturing

Etc.

Specification 1"～4", rated working pressure 14～140MPa (2000psi～20000psi).

Movable elbow can two types: long radius and short radium.

◆ Uniform wall thickness, long service, favorable appearance and quality;

◆ It can effectively bear heavy load and radial load;

◆ All specifications are similar to those products of FMC;

◆ Seal elements adopt synthetic rubber, and it is equipped with metal blowout control ring, thus the security improved greatly.

Models
