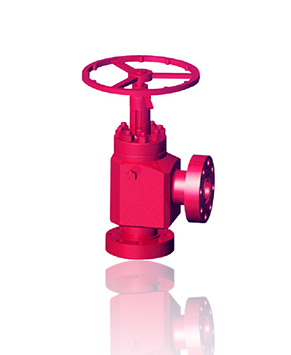

节流阀

节流阀

产品技术规范

设计符合API SPEC6A规范的要求

公称通径：2 1/16″~4 1/16″

额定工作压力：2000-20000PSI

额定温度级别：K、L、P、R、S、T、U、V

产品材料级别：AA、BB、CC、DD、EE、FF

产品规范级别：PSL1~PSL4

性能要求级别：PR1~PR2

适用介质：石油、天然气、泥浆等

·节流阀按调节方式可分为：针形可调式、筒型可调式、孔板式、固定式

驱动方式有：手动、液动

连接方式有：法兰、螺纹等

设计特点

阀针和阀芯采用硬质合金制造，具有耐磨损、耐冲刷、抗腐蚀的性能

可起到调节流量、压力和关闭的重要作用

针型结构主要用于采油树设备，筒型结构主要用于节流管

▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂

Choke valve

Technology specification：

The design meets the requirement of API SPEC 6A.

Nominal bore：2 1/16″~4 1/16″

Rated working pressure：2000~20000PSI

Rated working temp：K、L、P、R、S、T、U、V

Material class：AA, BB, CC, DD, EE、FF

Product specification level：PSL1~PSL4

Performance requirement level：PR1-PR2

Suitable medium：Petroleum, natural gas, mud etc.

·Choke valve is classified into needle-type adjustable, barrel-type adjustable and orifice feature in design

Driving mode：Manual & hydraulic

Connection mode：Flanged and thread

Feature in design

Valve needle and valve core are made of hard alloy steel with some properties of erosion resistance and corrosion resistance

Take the effect of adjustment of flow-rate and pressure and opening/closing the choke valve.

Needle structure is used for X’mas tree assembly, and barrel for choke manifold。
