旋塞阀

旋塞阀

产品技术规范

设计符合API SPEC6A规范的要求

公称通径：1″~3″

额定工作压力：6000~15000PSI

额定温度级别：K、L、P、R、S、T、U、V

产品材料级别：AA、BB、CC、DD、EE、FF

产品规范级别：PSL1-PSL4

性能要求级别：PR1

适用介质：石油、天然气、泥浆、固井、压裂等

旋塞阀是采用美国SPM公司技术生产的低扭矩旋塞阀，阀体全部采用高强度合金钢锻造而成，规格有1"、2"、3"，额定工作压力42MPa、70MPa、105MPa（6000、10000、15000psi）三个等级，可提供常温、低温及含硫气体条件下使用的旋塞阀及修理包。

◆ 两端联接方式可以用由壬头连接,也可以用内外螺纹（LP、TBG）联接，完全英制尺寸，所以可与国外产品任意连接；

◆ 阀体的维护和保养不需要从管线上拆除，拆卸时不需要专用工具；

◆ 精加工后的旋塞，采用涂镀工艺，使密封性和防腐蚀性佳；

◆ 可视阀体位置：旋塞帽上的可视回转式限位器清楚地表明阀是完全打开或关闭，制动弹簧将阀限制在所需的位置上；

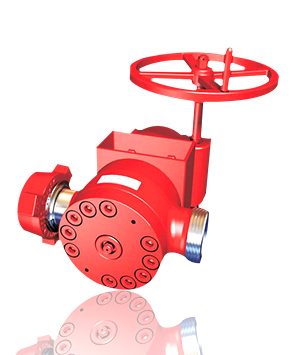

◆ 3″旋塞阀的蜗轮付手轮开启装置，特别适用于低温环境，开启自如、操作灵活。

▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂▂

Plug Valve

Technology specification：

The design meets the requirement of API SPEC 6A.

Nominal bore：1″~3″

Rated working pressure：6000~15000PSI

Rated working temp：K、L、P、R、S、T、U、V

Material class：AA, BB, CC, DD, EE、FF

Product specification level：PSL1~PSL4

Performance requirement level：PR1

Suitable medium：Petroleum, Natural gas, Mud、The Cementing、Fracturing Etc.

Plug valve is low torque plug valve, which is produced according to SPM technology. The valve body is forged by high-quality alloy steel, specification: 1", 2", 3", rated working pressure 42MPa, 70MPa, 105MPa (6000, 10000, 15000psi).

◆ The two ends can be connected by union joint;

◆ The maintenance of valve body is convenient;

◆ Through plating process, the plug has excellent seal property and anti-corrosive property;

◆ Visible valve body position;

◆ 3″plug valve is suitable for low temperature environment。
